Наименование: Установка деэтанизации конденсата
Производительность: 934 000 т/год.,
Проект: ЕПФ2 "Обустройство Песцового месторождения. Компрессорная станция с установкой газа. Расширение".
Заказчик: Газпромнефть-Заполярье
Установка состоит из 8 отдельных модулей:
- Блок теплообменника «конденсат-конденсат»,
- Блок колонны деэтанизации,
- Блок насосной УДК,
- Блок нагревателя УДК. Арматурный узел,
- Блок охладителя конденсата,
- Блок узла учета деэтанизированного конденсата,
- Блок емкости аварийно-дренажной,
- Модуль инженерных сетей.
в части ТХ: 91 система трубопроводов, 332 единиц трубопроводной арматуры, более 5614 трубопроводных детали, 3357 сварных швов.
в части ЭМ и АК: 822 единиц оборудования, более 8000 элементов кабеленесущих систем, 1254 кабелей.
Более 24000 информационных объектов.

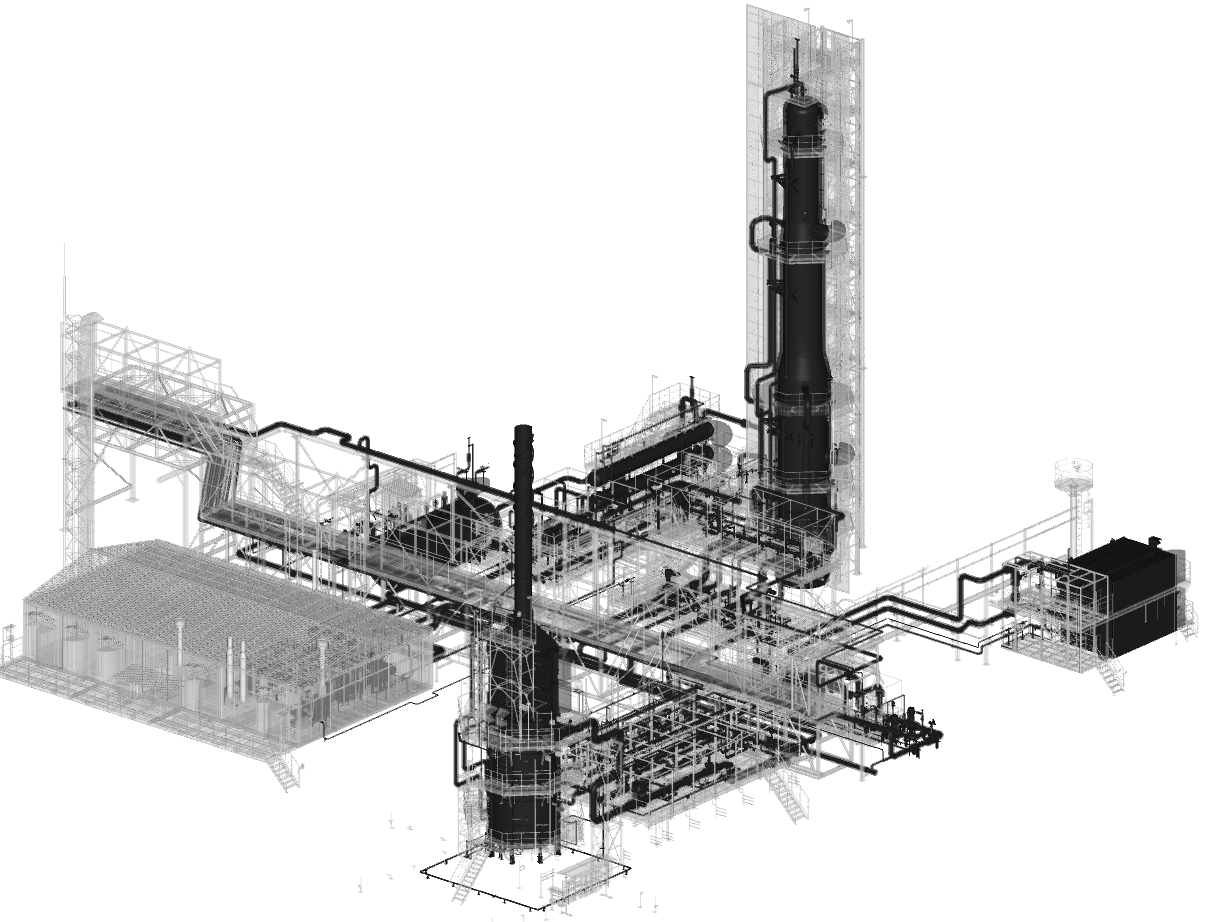

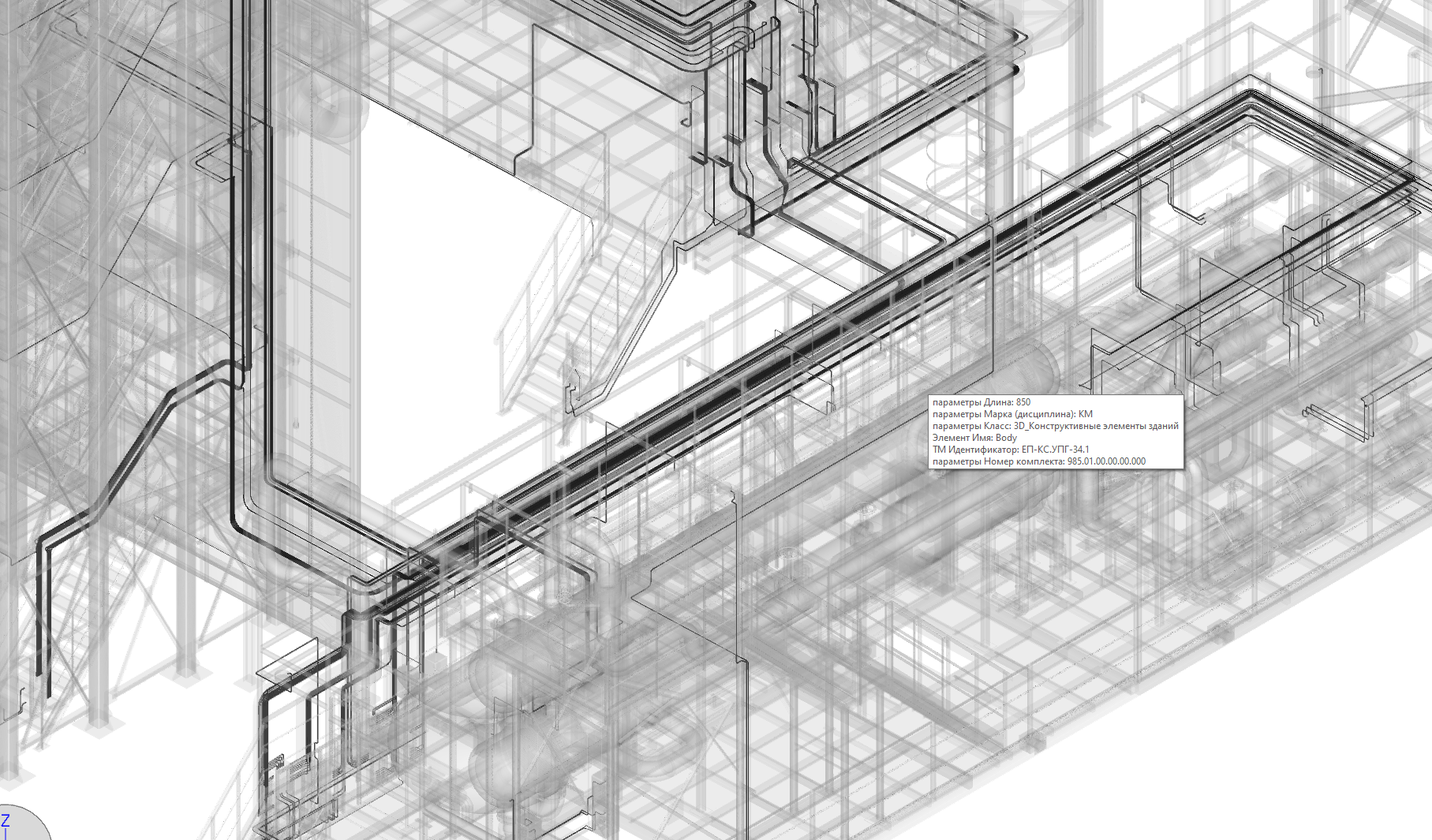

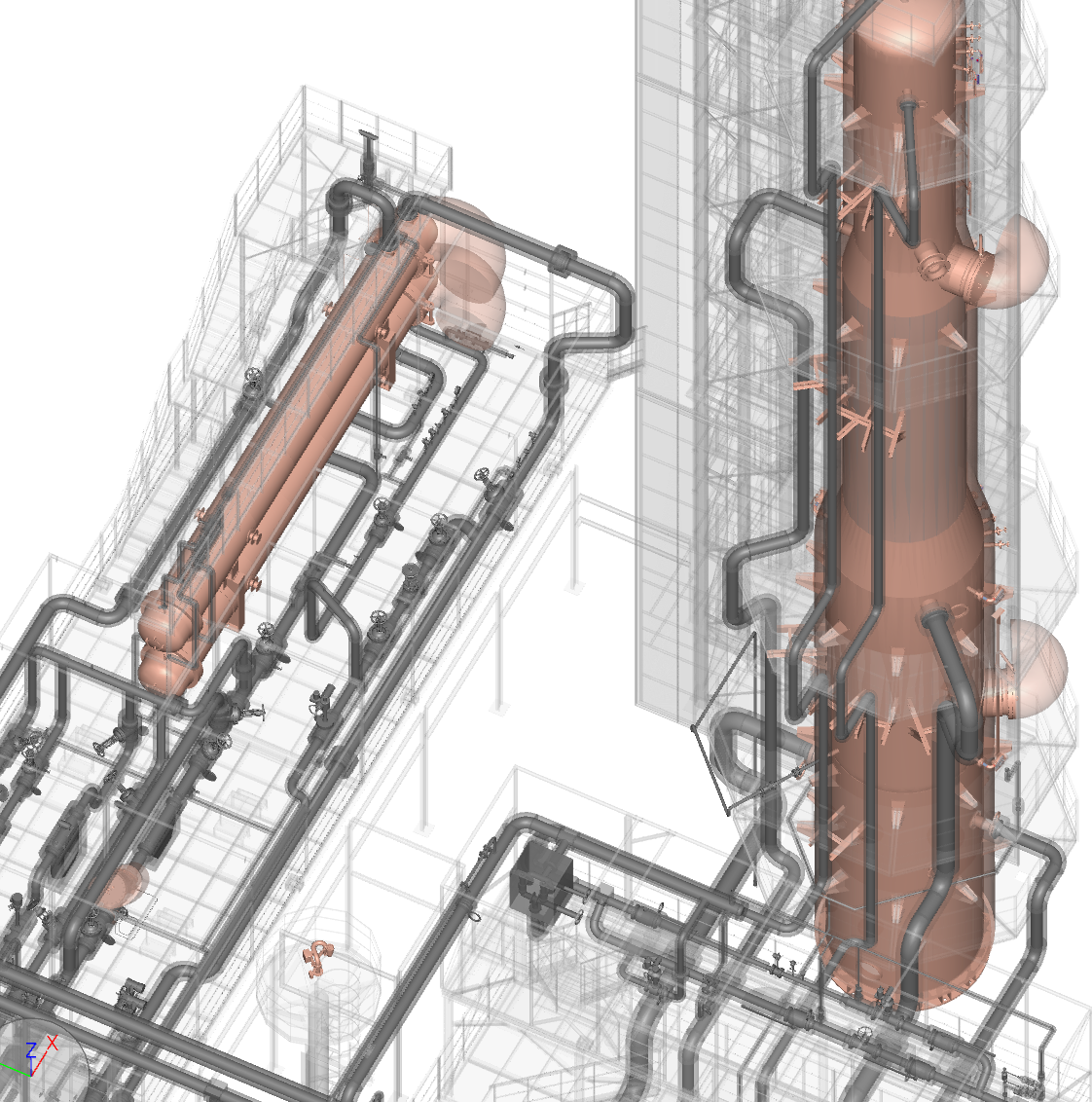

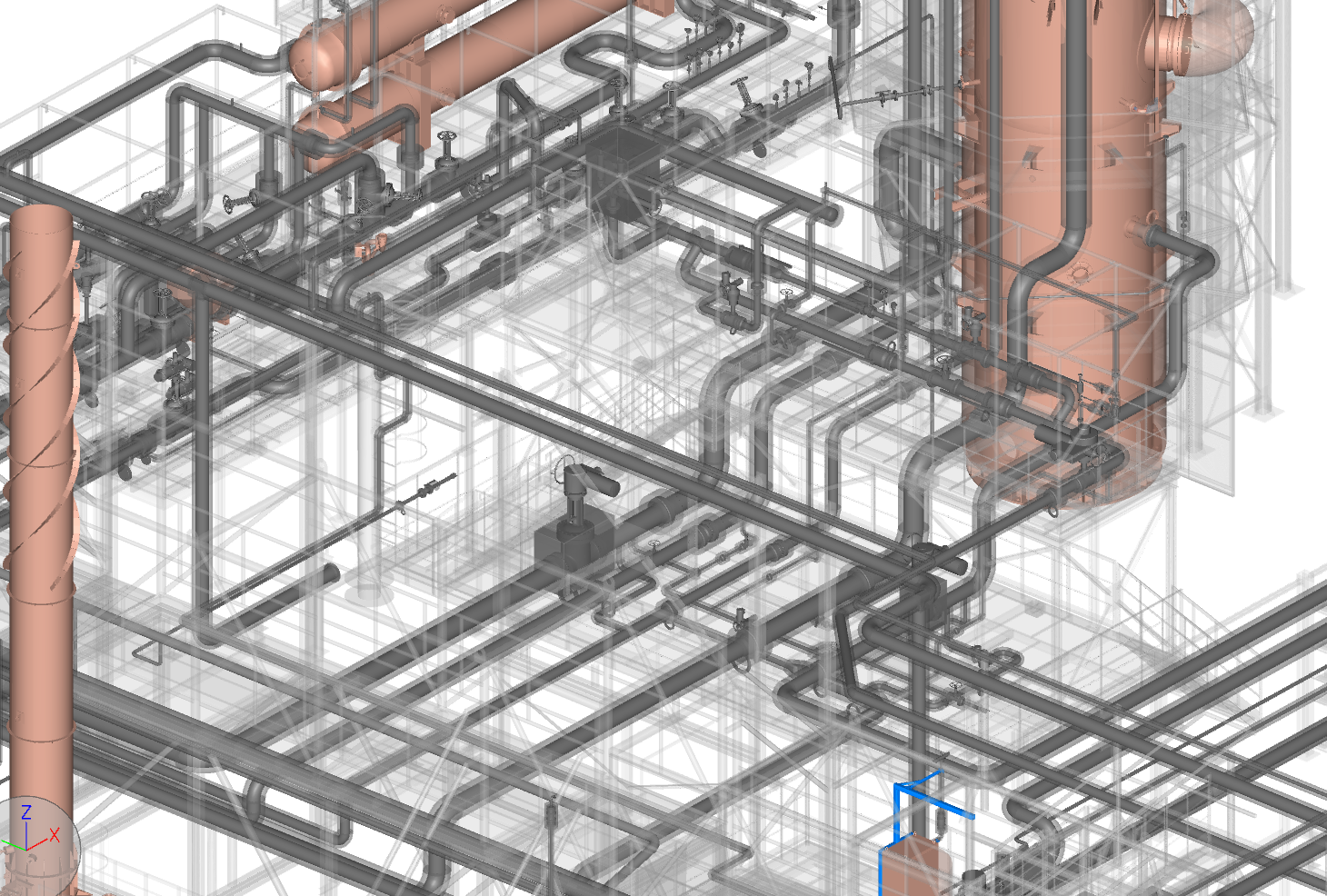

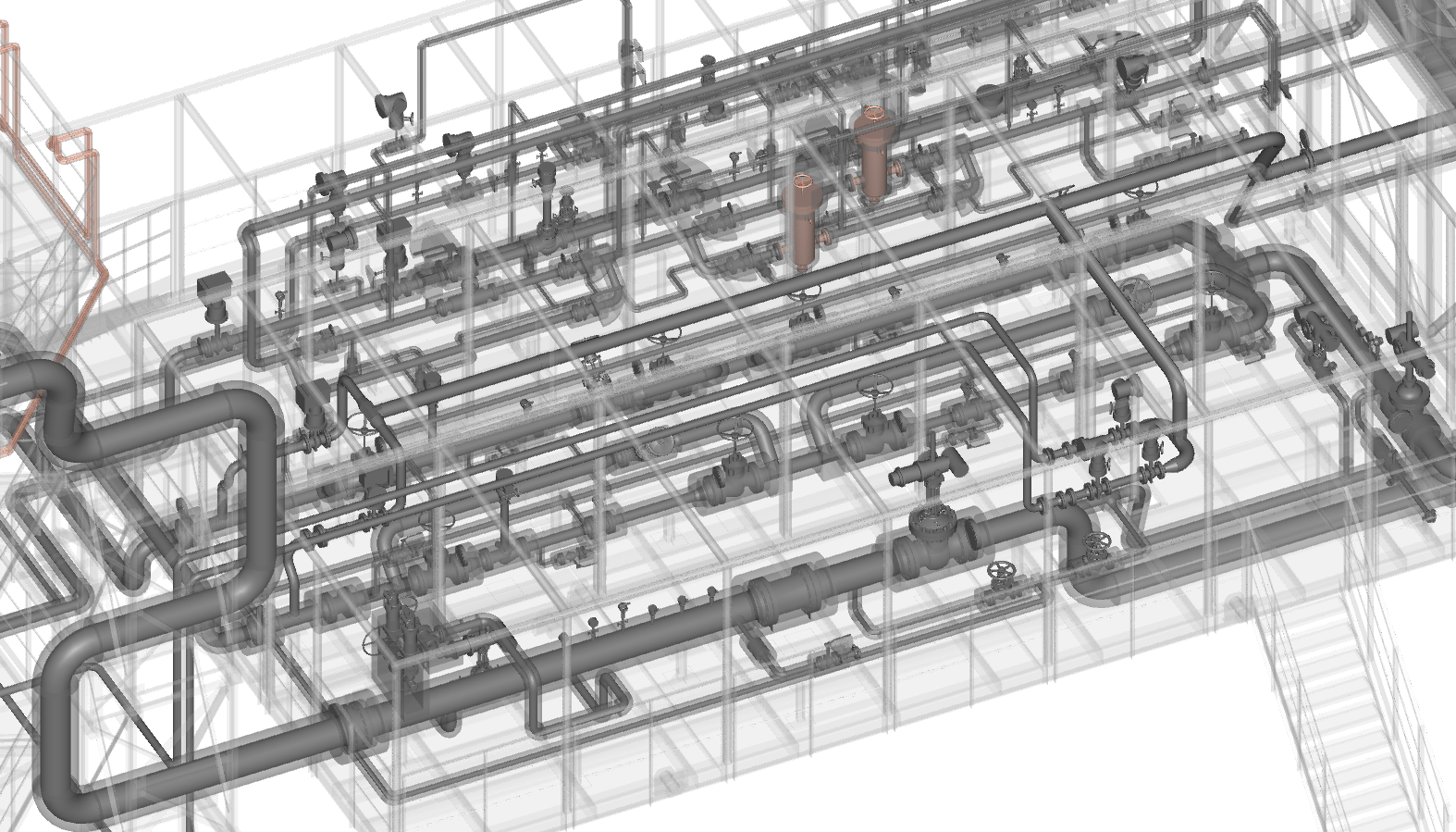

3D-Cad модели в части АС, КМ, ОВ, ТХ поставщика импортированы и ЦИМ.
Проведена координация модели совместно с генпроектировщиком.
Модель сдана в координатах генплана.
Срок реализации: 3 месяца
Срок согласования: 1 месяц (согласованно с 2-ей итерации)
Модель сдана в 3-х форматах: NWD, IFC, A3D
